Anemostaty sufitowe AN

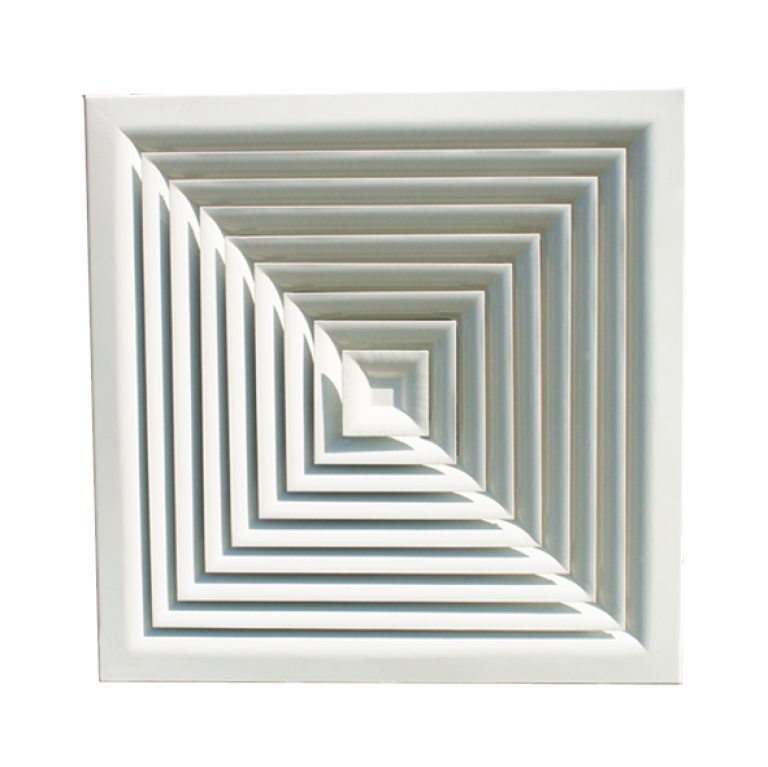

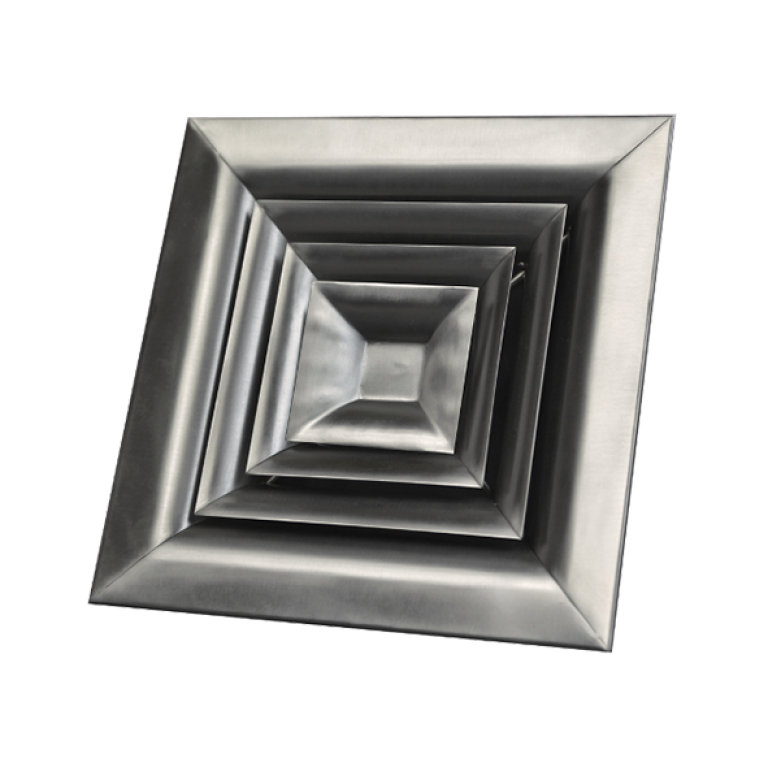

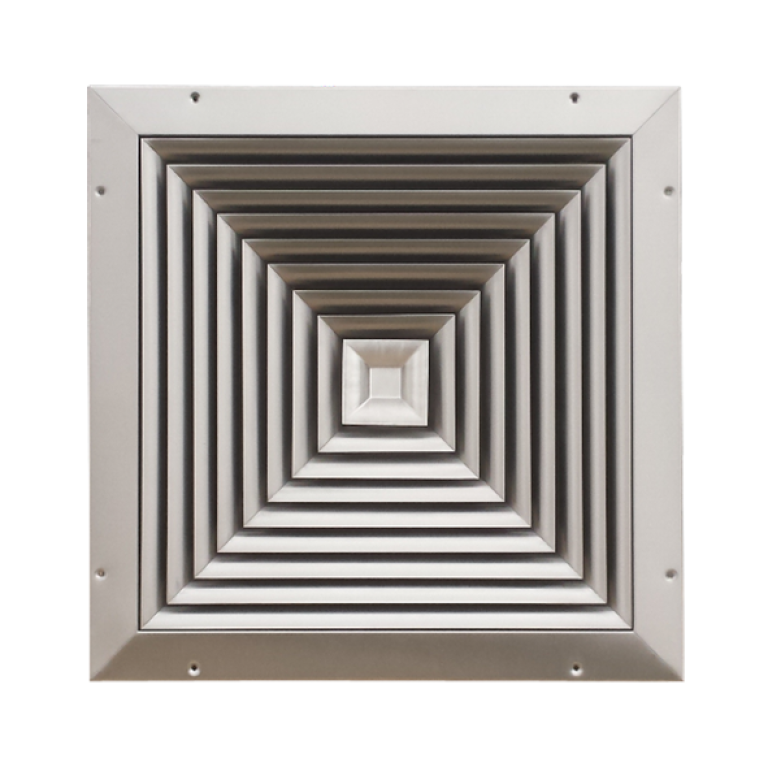

Anemostat sufitowy nawiewny AN

Opis i zastosowanie:
Anemostaty sufitowe przeznaczone są do wentylacji grawitacyjnej, nisko- i średniociśnieniowych instalacji wentylacyjnych oraz klimatyzacyjnych nawiewnych i wywiewnych. Zalecany sposób montażu na kanałach wentylacyjnych prostokątnych, skrzynkach rozprężnych i sufitach podwieszanych. Przepływ regulowany przy pomocy przepustnicy przeciwbieżnej GP lub przepustnicy jednopłaszczyznowej P na wejściu skrzynki rozprężnej.

Anemostaty posiadają Atest Higieniczny.

Materiał i wykonanie:
Materiał:
– stal
– stal nierdzewna (gat. 1.4301 lub 1.4404)
– aluminium
Wykonanie:
– lakierowane proszkowo (standardowo RAL 9016)
– dowolny kolor z palety RAL.

Opcje wykonania:
Typ AN – anemostat sufitowy nawiewny.
Typ AN/GP – anemostat sufitowy nawiewny z przepustnicą za anemostatem.
Typ AN/GP+SB (lub SG) – anemostat sufitowy nawiewny z przepustnicą za anemostatem i skrzynką rozprężną.
Typ AN/GP+SB/P (lub SG/P) – anemostat sufitowy nawiewny z przepustnicą za anemostatem oraz skrzynką rozprężną z przepustnicą na króćcu.
Typ AN/GP+SB/I – anemostat sufitowy nawiewny z przepustnicą za anemostatem i skrzynką rozprężną izolowaną akustycznie.

Plik należy zapisać i otworzyć za pomocą programu Adobe Reader

Rozpływ powietrza AN-7 - funkcja nawiewu
